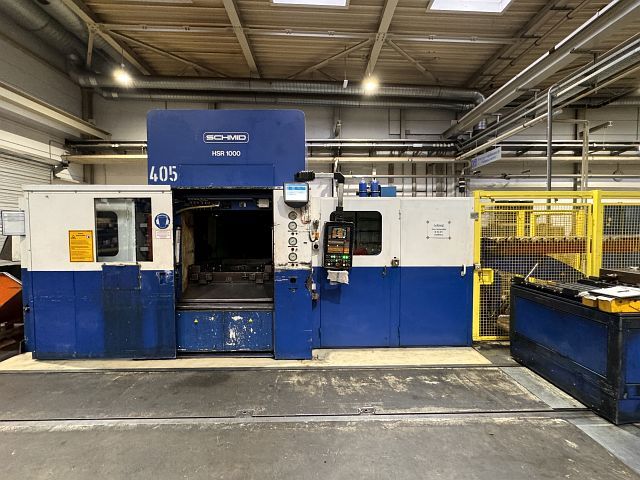

SCHMID HSR1000
Kategorie
Feinschneidpresse -hydraulisch-
Objekt
5170
Fabrikat
SCHMID
Modell
HSR1000
Baujahr
1995
Steuerung
SIEMENS S5
Objekt
5170
| Pressen Bauart | ||
|---|---|---|
| Antriebssystem: hydraulisch | ||
| Werkzeug Schnellwechselsystem: ja | ||
| Stössel | ||
|---|---|---|
| Gesamt-Nennkraft: | 1000 | to |
| Hub: | 300 | mm |
| Hubzahl max.: | 32 | /min |
| Stössel (hydr. Presse) | ||
|---|---|---|
| Zustellgeschwindigkeit max.: | 150 | mm/s |
| Arbeitsgeschwindigkeit min.: | 10 | mm/s |
| Arbeitsgeschwindigkeit max.: | 30 | mm/s |
| Rückzugsgeschwindigkeit max.: | 200 | mm/s |
| Gegenhalter | ||
|---|---|---|
| Nennkraft: | 160 | to |
| Hub: | 40 | mm |
| Ringzacke | ||
|---|---|---|
| Nennkraft: | 400 | to |
| Hub: | 40 | mm |
| Werkzeug-Einbauraum | ||
|---|---|---|
| Untere Aufspannfläche (links-rechts): | 900 | mm |
| Untere Aufspannfläche (vorne-hinten): | 900 | mm |
| Obere Aufspannfläche (links-rechts): | 900 | mm |
| Obere Aufspannfläche (vorne-hinten): | 900 | mm |
| Einbauhöhe max.: | 500 | mm |
| Abstand zw. den Ständern (links-rechts): | 1250 | mm |
| freier Durchgang seitlich (Breite): | 535 | mm |
| Bolzenbild - Länge in Streifenrichtung: | 363 | mm |
| Anlagedaten (Bandanlagen) | ||
|---|---|---|
| Blechbreite (max): | 450 | mm |
| Blechstärke (max): | 12 | mm |
| max. Gewicht der Bandrolle: | 5 | to |
| Coil Abrolleinheit | ||
|---|---|---|
| Bauweise: Einfachhaspel | ||
| Blechbreite (max): | 450 | mm |
| Blechbreite (min): | 80 | mm |
| max. Gewicht der Bandrolle: | 5 | to |
| Blech-Richteinheit | ||
|---|---|---|
| Blechbreite (max): | 450 | mm |
| Blechbreite (min): | 80 | mm |
| Blechstärke (max): | 12 | mm |
| Blechstärke (min): | 1 | mm |
| Anzahl der Richtwalzen: | 8 | |
| Schlaufensteuerung: ja | ||
| Vorschubeinheit | ||
|---|---|---|
| Bandvorschub Bauart: Zangenvorschub | ||
| Bandschmiereinrichtung: ja | ||
| Einlaufrollenkorb: ja | ||
| + Bandanlage SCHLEICHER Haspel HES 12-850 Richtmaschine RMS 8-125/160-0550 + Vorschub mit motorischer Höhenverstellung + Bandschmiereinrichtung (Walzen) + Pumpe TRUNINGER, Ventile VICKERS + Schnittschlagdämpfung (Sonderausrüstung) + Werkzeugwagen STÄHLER + Werkzeug-Schnellspannsystem, hydraulisch für FEINTOOL und SCHMID Werkzeug-Standard + Volleinhausung der Presse, Schutzzaun für Bandanlage + Steuerung SIEMENS S5 mit Bedieneinheit LAUER PCS 300 + alle Hydraulikleitungen neu in 2020 |
