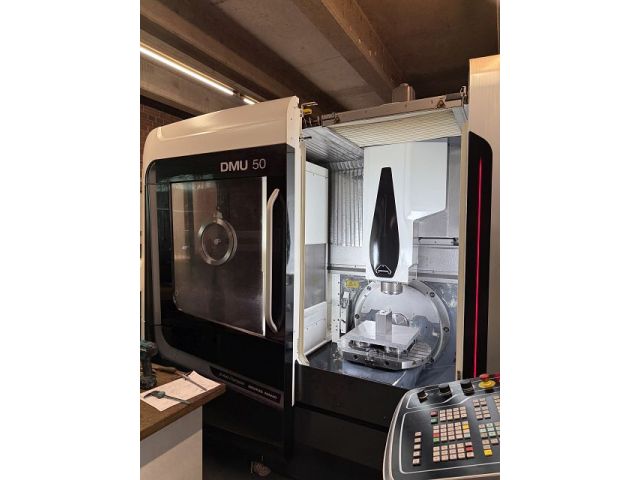

DMG MORI DMU 50
Categoría
Centro de mecanizado universal
Objeto
51749
Fabricante
DMG MORI
Modelo
DMU 50
Año
2018
Control
SIEMENS 840 D CELOS
Objeto
51749
| Zona de trabajo -cúbica- | ||
|---|---|---|
| número de ejes de procesamiento (sin ejes paralelos): | 5 | |
| .. entre ellos ejes CNC simultáneos: | 5 | |
| Trayecto de desplazamiento eje X: | 650 | mm |
| Trayecto de desplazamiento eje Y: | 520 | mm |
| Trayecto de desplazamiento Z: | 475 | mm |
| rango de rotación eje B de: | -35 | ° |
| rango de rotación eje-B hasta: | 110 | ° |
| rango de rotación eje C de: | 0 | ° |
| rango de rotación eje-C hasta: | 360 | ° |
| Mesa | ||
|---|---|---|
| Profundidad de la superficie de sujeción: | 500 | mm |
| Diámetro de la superficie de sujeción: | 630 | mm |
| eje de rotación: C | ||
| - Modo de operación: Automático | ||
| eje de pivote: B | ||
| - Modo de operación: manual | ||
| Husillo / cabezal | ||
|---|---|---|
| Tipo de husillo: vertical | ||
| Gama de velocidades de: | 20 | /min |
| Gama de velocidades a: | 15000 | /min |
| Tomaherramientas: ISO SK 40 | ||
| potencia del motor S6 40%: | 21 | kW |
| potencia del motor S1 100%: | 16 | kW |
| esfuerzo de torsión de husillo S6 40%: | 111 | Nm |
| esfuerzo de torsión de husillo S1 100%: | 85 | Nm |
| Accionamiento del eje | ||
|---|---|---|
| Avance a: | 42000 | mm/min |
| Marcha rápida: | 42000 | mm/min |
| Almacén de herramientas | ||
|---|---|---|
| Número de posiciones de la herramienta: | 60 | |
| Dimensiones / peso | ||
|---|---|---|
| espacio requerido -izquierdo/derecha-: | 2985 | mm |
| espacio requerido -delante/atrás-: | 2675 | mm |
| Altura total: | 2755 | mm |
| Peso total aprox.: | 7730 | kg |
| Equipo adicional | ||
|---|---|---|
| Control de la ruptura de la herramienta: Sí | ||
| zero-point workholding system: Sí | ||
| Sistema de medición de la pieza de trabajo: Sí | ||
| Transportador de virutas: Sí | ||
| Unidad de refrigerante: Sí | ||
| band filtration unit: Sí | ||
| Sistema refrigeración interior: Sí | ||
| Revestimiento del área de trabajo: Sí | ||
| Certificado CE: Sí | ||
